中文版
English
熱門搜索：
DDK2網帶
金屬網帶需要暫時閑置，能不能直接堆在倉庫？
大家是不是都默認不銹鋼網帶耐腐蝕、不易損壞，即便長期閑置隨意堆放也不會出問題？
關西金屬網深耕行業多年，接觸過大量真實售后案例：有客戶全新采購的不銹鋼網帶，因產線設備臨時改造暫停使用，將網帶隨意堆放在廠區臨時倉庫。恰逢梅雨季倉庫屋面輕微漏水未及時排查，網帶長期處于潮濕積水環境，一年時間就出現大面積銹蝕、材質受損，整根網帶徹底報廢，無法修復復用，造成了不必要的采購成本浪費與工期延誤。
為幫助企業規范閑置網帶管理、降低物料損耗、延長設備配件使用壽命。
本文結合一線實操經驗，全面梳理網帶閑置腐蝕原因、標準存放環境、堆放規范、分級防銹、復用質檢及報廢判定全套管理標準。
一、閑置網帶更易腐蝕損壞的核心原因
不銹鋼網帶的防銹能力，完全依托于表面一層致密的氧化鉻鈍化膜，這層保護膜完好時，網帶可抵御常規環境腐蝕。但該鈍化膜并非永久有效，在特定工況環境下會快速破損失效。相較于運行狀態的網帶，閑置靜置的網帶腐蝕風險更高，核心誘因分為四類：
高濕環境侵蝕：環境相對濕度持續一周以上高于70%RH，網帶表面會形成穩定水膜，空氣中的氯離子會穿透鈍化膜，破壞表層防護結構，引發銹蝕
碳鋼粉塵電偶腐蝕：生產車間內的碳鋼鐵粉、金屬碎屑飄落附著在不銹鋼網帶表面，會持續侵蝕網帶基材，造成點狀銹蝕
酸堿氣體腐蝕：化工、電鍍、酸洗等車間周邊的酸堿揮發性氣體，會持續腐蝕不銹鋼鈍化膜，加速材質老化、生銹
鹽霧環境點蝕：沿海廠區空氣含鹽量高，高濃度氯離子極易造成網帶表面點狀腐蝕，形成不可逆的凹坑損傷
除此之外，運行中的網帶具備天然自清潔效果：生產物料的摩擦、設備運行的氣流吹掃，可及時帶走表面粉塵、水汽與雜質。而閑置網帶長期靜置，表面污垢、水汽持續附著堆積，無任何自清潔條件，腐蝕速度遠高于正常運行工況。
二、閑置網帶標準存放環境要求
網帶存放環境的溫濕度、通風、擺放條件直接決定其閑置損耗程度。結合行業實操標準，整理出精準可控的存放環境參數，同時明確違規存放的核心風險，供倉庫落地執行：
環境參數 | 標準存放要求 | 不合規存放風險 |
環境溫度 | 恒溫區間-18℃~40℃ | 溫度超標會導致網帶材質力學性能改變，冷熱溫差過大易引發表面冷凝水，誘發銹蝕 |
環境濕度 | 標準50%-70%RH，理想存放濕度＜60%RH | 濕度超70%RH且持續兩周，網帶大概率出現浮銹、點蝕問題 |
通風條件 | 全域自然通風，無通風死角、無密閉積潮區域 | 通風不暢會造成局部濕氣聚集，長期浸潤網帶表面，加速腐蝕 |
地面條件 | 存放于干燥地面，必須鋪墊木質托盤隔離地面 | 直接落地存放易吸收地面潮氣，導致網帶底部大面積生銹、受潮變形 |
光照條件 | 規避陽光直射，選擇避光倉儲區域 | 暴曬造成網帶局部溫差過大，產生冷凝水，形成局部集中銹蝕 |
物料隔離 | 遠離酸堿試劑、工業鹽、各類化學溶劑及腐蝕性物料 | 腐蝕性介質持續揮發滲透，會快速破壞鈍化膜，造成不可逆腐蝕損傷 |
防雨防水 | 全程室內存放，倉庫屋面、墻面無滲漏隱患 | 雨水直接浸泡會導致網帶整體銹蝕，嚴重時直接整帶報廢 |
明令禁止存放區域：露天堆場、車間酸洗作業區周邊、電鍍車間旁、無除濕設備的沿海倉庫、屋面漏水的倉儲區域。
三、標準化存放方式（杜絕變形損傷）
除環境管控外，存放擺放方式不當會造成網帶結構性變形、應力集中，即便無銹蝕，復用后也極易出現斷裂、跑偏等問題。所有閑置網帶必須嚴格遵循以下堆放規范，嚴禁違規操作。

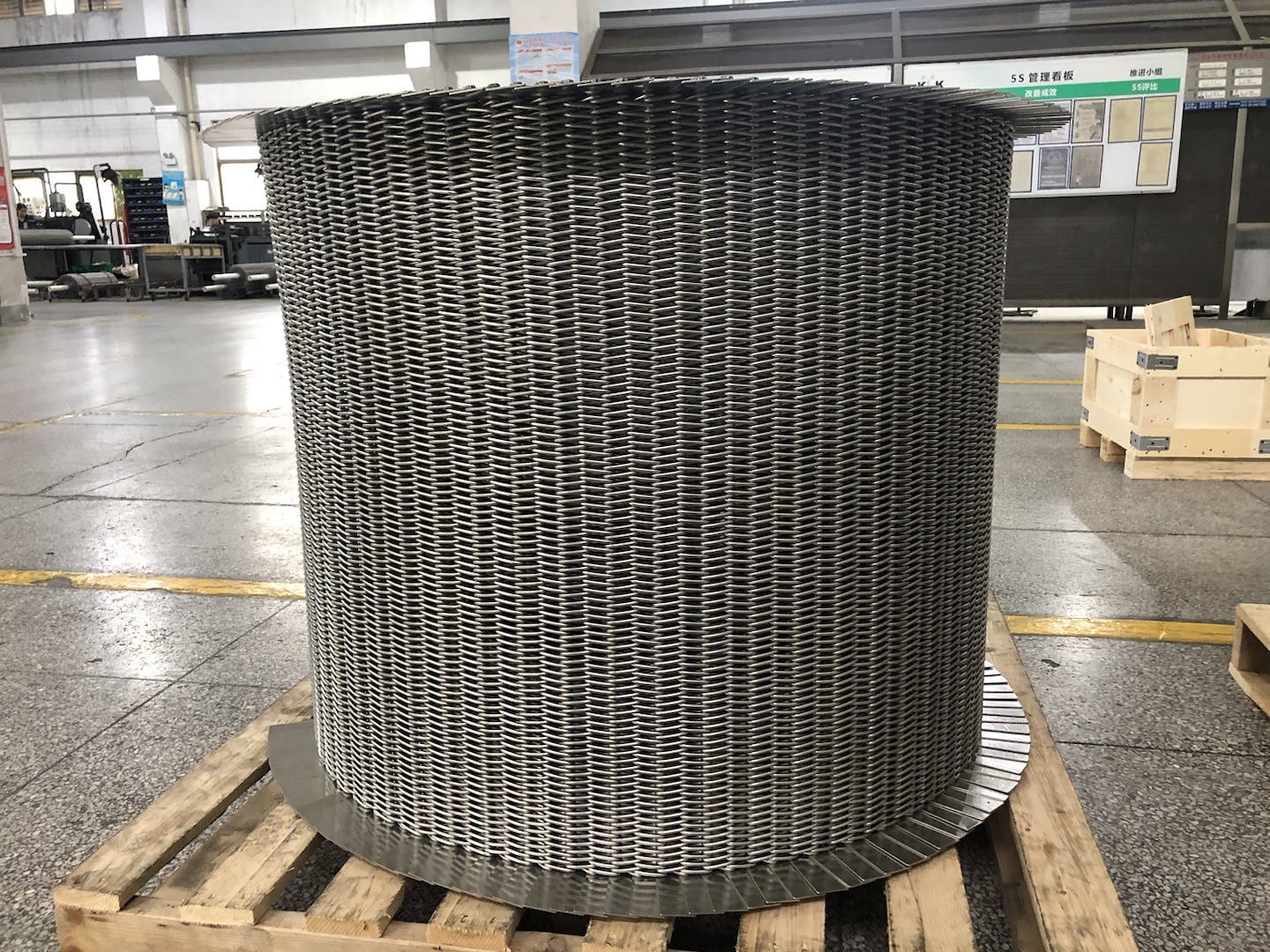

1 標準卷放方式（唯一推薦卷存方式）
閑置網帶統一卷制成圓盤狀收納，嚴格控制卷心直徑，最低標準為：卷心直徑≥網帶實際寬度×3。舉例說明：寬度600mm的網帶，卷心直徑不得小于1800mm。
核心原理：卷心直徑過小會導致網帶彎折半徑不足，網絲彎折部位產生不可逆塑性變形，形成隱性應力集中。設備復用運行后，該彎折位置會成為疲勞薄弱點，極易出現斷裂、脫絲故障。
2 合規平放堆疊要求
卷制完成的網帶需平穩放置在木質托盤上方，嚴禁立放，立放穩定性極差，極易傾倒、擠壓變形，破壞網帶編織結構。多卷網帶堆疊存放時，堆疊層數最多不超過3層，且層間必須鋪墊木板隔離，避免上層重壓擠壓、摩擦損傷下層網帶。
3 絕對禁止：折疊存放
任何規格、材質的金屬網帶，均禁止折疊收納。折疊會在折痕位置產生永久性結構變形，同時積累高強度應力，導致折痕處網絲材質變脆、韌性下降。后續上機復用過程中，折痕位置會優先開裂、斷裂，直接影響生產線穩定運行。
四、分時長防銹防護方案（精準適配閑置周期）
根據網帶預計閑置時長，針對性落實分級防銹措施，兼顧防護效果與成本管控，同時適配食品級等特殊工況網帶的使用標準，避免防護不當造成二次污染或損傷。
預計閑置時長 | 標準防銹防護措施 | 日常復查頻率 |
|---|---|---|
1個月以內 | 徹底清潔網帶表面雜質、水漬，完全干燥后標準卷放即可，無需額外防護 | 每月一次目視外觀檢查 |
1-3個月 | 清潔干燥后包裹專用防銹紙隔離防潮、防腐蝕 | 每月檢查防銹紙完整性，破損及時更換 |
3-12個月 | 內層包裹防銹紙，外層纏繞密封膜整體密封，隔絕空氣、水汽與粉塵 | 每2個月拆除密封膜抽樣檢查，排查銹蝕、受潮問題 |
特殊工況注意事項：食品級專用網帶嚴禁使用工業防銹油，避免油脂殘留造成食品污染、不符合生產衛生標準。此類網帶無需涂油防護，僅需保障存放環境干燥潔凈、通風避光即可。
五、閑置網帶復用前置質檢清單
閑置后的網帶不得直接上機使用，必須完成逐項全方位質檢，排查存放期間產生的銹蝕、變形、焊點損傷問題，任意項目檢測不合格，均需整改達標后方可復用，杜絕帶病上機。
1 表面銹斑檢測與處理
完全展開網帶，整體目視排查表面狀態。
處理標準：輕微浮銹可通過精細砂紙打磨徹底去除；單點蝕坑深度超0.5mm，或銹蝕總面積超過網帶整體面積5%，需切除受損段落，采用新網帶對接拼接后再投入使。
2 焊點完整性檢測與處理
檢查網帶焊點邊緣
處理標準：出現裂紋、脫焊的焊點必須重新焊接加固；焊點周邊存在銹蝕的，需徹底除銹后復檢焊接強度，達標后方可復用。
六、閑置網帶報廢判定標準（實操落地版）
為避免勉強使用受損網帶引發生產故障、安全隱患及更高維修成本，明確以下硬性報廢標準，滿足任意一條即可判定報廢，直接更換新品。
報廢判定條件 | 報廢核心原因 |
|---|---|
整體變形面積＞10% | 網帶編織骨架結構已不可逆損傷，人工校正無法恢復原有精度與穩定性，上機易跑偏、斷裂 |
折疊存放造成的折痕變形 | 折痕位置永久應力集中，運行過程中必然出現斷裂、脫絲，無修復價值 |
銹蝕導致網絲截面減薄＞10% | 網帶承重、抗拉性能大幅下降，承載力不達標，存在設備運行安全隱患 |
修復成本超新品價格40% | 除銹、補焊、校正、試運行綜合成本過高，且修復后網帶使用壽命、穩定性遠不如新品，性價比極低 |
七、主流材質網帶存放差異化管理要點
不同材質網帶的耐腐蝕、抗變形性能差異較大，存放防護標準不能一概而論。結合各類材質特性，整理差異化存放管控要點，精準適配不同物料：
網帶材質 | 存放管控難度 | 防銹防護要求 | 專屬注意事項 |
304不銹鋼 | 中等 | 高濕環境必須做好防銹防護，按需涂抹防銹油 | 市面通用主流材質，并非完全不銹，高濕、氯離子環境極易腐蝕，不可放任存放 |
316不銹鋼 | 較低 | 干燥潔凈環境可無需額外涂油防護 | 耐腐蝕性優于304材質，但沿海鹽霧、高氯離子工況下仍需做好隔離防護 |
310S/314耐高溫不銹鋼 | 較低 | 執行常規基礎防銹措施即可滿足存放需求 | 高合金材質耐腐、耐高溫性能優異，表面自然氧化皮無需強行打磨去除 |
普通碳鋼 | 極高 | 必須全程涂抹防銹油防護 | 防銹性能極差，閑置存放3天未做防護即會出現明顯生銹 |
Inconel 601鎳基合金 | 極低 | 幾乎無需額外防銹處理 | 鎳基合金耐腐蝕、抗氧化性能極強，常規倉儲環境可長期穩定存放 |
關西金屬網在近百年服務經驗中處理過多起因存放不當導致網帶報廢的案例，本文基于這些真實經驗整理存放管理規范。如需存放方案咨詢，請聯系技術團隊。
